厚聲電阻的不同封裝形式對電路的影響主要體現在電氣性能、功率承受能力、高頻響應、可靠性、散熱性能、電路設計復雜度以及成本等方面,具體如下:

1、電氣性能:
寄生參數:不同封裝形式的電阻具有不同的寄生電感和電容。例如,表面貼裝封裝(SMD)的寄生電感和電容較低,更適合高頻電路,能有效減少信號失真和噪聲。而穿孔安裝封裝的電阻在應對機械應力和溫度變化時表現更為優異,適用于對可靠性要求高的應用。
阻值精度與穩定性:封裝形式可能影響電阻的阻值精度和溫度系數。例如,薄膜電阻器采用高質量材料和先進工藝,具有極低的電阻誤差和溫度系數,能夠在寬溫度范圍內保持穩定的電阻值。
2、功率承受能力:

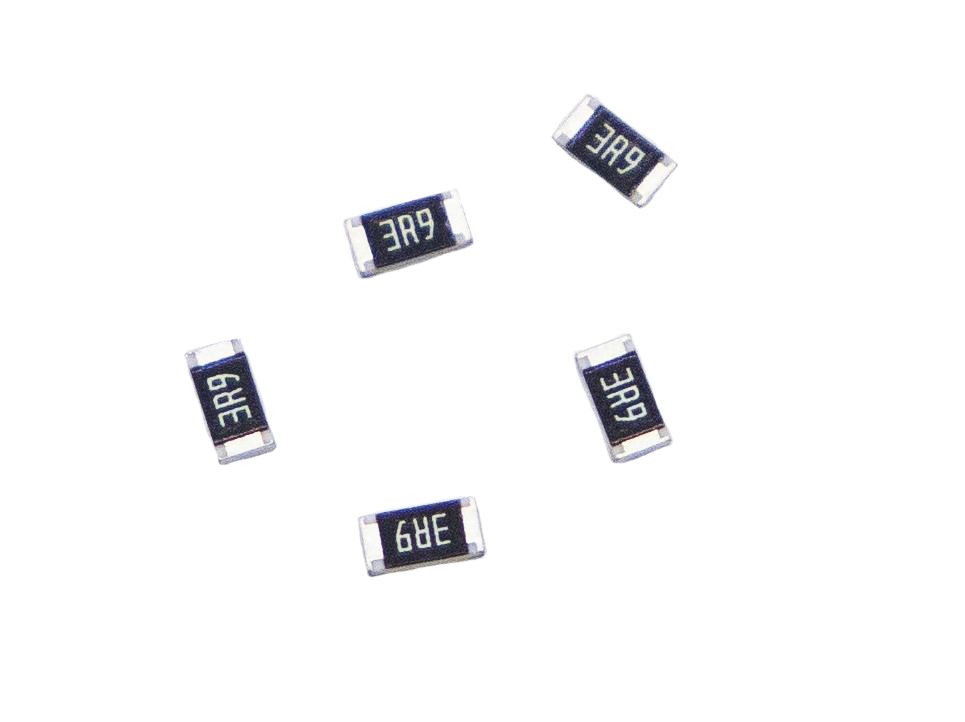

封裝尺寸與功率:元件的封裝尺寸直接影響其最大額定功率。較大的封裝通常具有更高的功率承受能力,因為它們能夠更好地散熱并承受更大的電流。例如,厚聲貼片電阻中,2512封裝的額定功率可達1W,部分型號甚至支持2W,適用于大功率應用。
散熱性能:封裝形式影響電阻的散熱性能。穿孔安裝封裝和較大尺寸的SMD封裝通常具有更好的散熱性能,有助于延長電阻的使用壽命。
3、高頻響應:
高頻特性:在高頻電路中,電阻的寄生參數對電路性能有顯著影響。SMD封裝由于其寄生電感和電容較低,通常在高頻電路中表現優異。而穿孔安裝封裝可能因寄生參數較大,在高頻應用中受到限制。
4、可靠性:
環境適應性:不同封裝形式的電阻在應對機械應力、溫度變化和濕度等環境因素時表現不同。穿孔安裝封裝的電阻在惡劣環境或高可靠性要求的應用中表現更為優異,如汽車電子、航空航天和工業設備。而SMD封裝電阻則更適合低應力環境中的便攜式設備或消費電子產品。
5、電路設計復雜度:
布局與布線:封裝尺寸影響電路板的面積和布局。小尺寸的SMD封裝有助于縮小電路板的整體尺寸,提高電路設計的集成度。然而,小尺寸封裝可能帶來散熱問題,特別是在高功率應用中。因此,在設計高密度電路時,需要綜合考慮封裝尺寸、散熱設計和電路布局。
多阻抗匹配:陣列封裝薄膜電阻器能夠將多個電阻集成在同一封裝中,減少焊點數量和電路板面積。這種封裝類型特別適用于需要多阻抗匹配的模擬電路或需要高密度布線的數字電路。
6、成本:
生產成本:不同封裝形式的電阻在生產成本上存在差異。小封裝元件雖然節省空間,但對貼片機精度要求更高,可能導致生產成本上升。因此,在選擇封裝形式時,需要綜合考慮空間允許度、生產成本和電路性能等因素。
