三環電容(尤其是X7R材質MLCC)在電源去耦優化中，需結合其容量-電壓特性、封裝尺寸及頻率響應特性進行選型與布局，核心原則是通過多容量組合覆蓋寬頻噪聲，并優化寄生參數以降低電源阻抗。以下是具體分析：

一、三環電容容量-電壓特性對去耦的影響

電壓系數與容量衰減

X7R電介質電容的容量隨電壓升高而衰減，例如三環TCC0603X7R104K500CT(100nF/50V)在額定電壓下容量可能衰減5%-10%。優化建議：

工作電壓降額至額定值的70%以下(如35V)，可減少容量衰減至3%以內，提升高頻去耦穩定性。

對電壓敏感電路(如ADC參考電壓)，優先選擇C0G材質電容(容量穩定性±1%)，但需注意其容量上限較低(通常≤0.1μF)。

容量與自諧振頻率的關系

三環MLCC的自諧振頻率(SRF)與容量成反比，例如：

0.1μF(0603封裝)SRF≈15MHz，適用于10MHz以下噪聲抑制;

10nF(0402封裝)SRF≈100MHz，可覆蓋100MHz以下高頻噪聲。

優化建議：

采用“大容量+小容量”組合，如10μF鉭電容(低頻)+0.1μF MLCC(中頻)+10nF MLCC(高頻)，形成寬頻覆蓋。

避免單一容量電容，防止特定頻段噪聲漏濾。

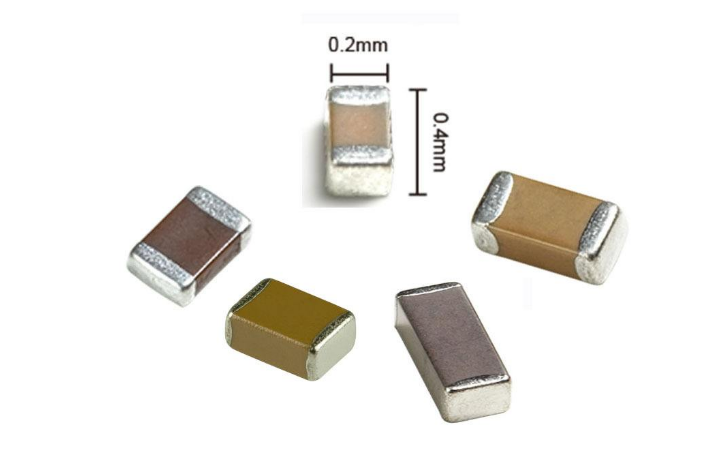

二、封裝尺寸與寄生參數優化

封裝對等效串聯電感（ESL）的影響

三環MLCC的ESL隨封裝尺寸減小而降低，例如：

0603封裝ESL≈3nH，0402封裝ESL≈1.5nH，0201封裝ESL≈0.8nH。

優化建議：

高頻去耦(>10MHz)優先選擇0402或0201封裝，減少寄生電感對高頻噪聲的抑制效果。

低頻去耦(<1MHz)可使用0603或0805封裝，平衡成本與性能。

布局對電源阻抗的影響

去耦電容需貼近芯片電源引腳放置，以減少走線電感。例如：

若0.1μF電容距離芯片引腳5mm，走線電感≈5nH，在100MHz下阻抗≈3.14Ω，可能抵消電容的低阻抗特性。

優化建議：

采用“就近放置”原則，將小容量高頻電容(如0.1μF)直接放置在芯片電源引腳旁，通過短走線或過孔連接至地平面。

大容量低頻電容(如10μF)可放置在電源入口附近，作為電荷儲備庫。

三、三環電容在電源去耦中的典型應用

數字電路去耦

場景：高速微處理器(如ARM Cortex-M系列)電源去耦。

方案：

并聯1個10μF鉭電容(抑制低頻噪聲)和1個0.1μF MLCC(抑制高頻噪聲)。

三環TCC0603X7R104K500CT(0.1μF/50V)作為高頻去耦主力，配合鉭電容實現寬頻覆蓋。

效果：電源阻抗在1kHz-100MHz范圍內≤0.1Ω，滿足數字電路對電源穩定性的要求。

模擬電路去耦

場景：高精度ADC參考電壓去耦。

方案：

使用三環TCC0603C0G1R0B500CT(10pF/50V，C0G材質)作為高頻去耦，避免X7R電容的電壓系數導致容量波動。

配合1μF薄膜電容(低ESR)抑制低頻噪聲。

效果：電源紋波抑制比(PSRR)在1MHz下≥60dB，確保ADC參考電壓穩定性。
