在電子設備向小型化、高頻化發展的趨勢下，PCB空間利用率與高頻噪聲抑制成為設計核心挑戰。順絡電子推出的0603尺寸貼片磁珠系列，憑借其緊湊封裝、高頻寬阻抗特性及大電流承載能力，成為消費電子、工業設備及通信系統的理想噪聲抑制元件。本文將從技術特性、應用場景及選型要點三方面，解析該系列產品的核心價值。

一、技術特性：小尺寸與高性能的平衡

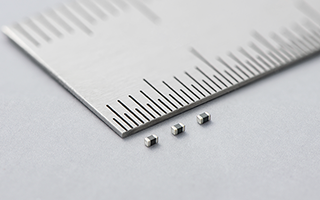

順絡0603貼片磁珠系列采用疊層片式鐵氧體結構，尺寸為1.6mm×0.8mm(公制0603)，內部集成銀電極與磁屏蔽層，實現無串擾設計。其核心參數覆蓋高頻噪聲抑制需求：

寬頻阻抗特性：

典型型號如GZ1608D182TF在100MHz頻點下阻抗達1800Ω，阻抗公差±25%，可有效抑制幾十MHz至數百MHz的共模/差模噪聲。PZ0603系列更將阻抗范圍擴展至0~1000Ω，支持100MHz頻段定制化設計。

大電流承載能力：

UPZ/PZ系列額定電流0.5~1.5A，DCR低至0.05Ω，滿足電源線大電流濾波需求。例如，在24V/5A開關電源中，0603磁珠可替代傳統1206封裝元件，節省PCB空間30%以上。

環境適應性：

工作溫度范圍覆蓋-55℃至+125℃，防硫化設計適用于含硫工業環境，確保長期穩定性。

二、典型應用場景：從消費電子到工業系統

1. 便攜式設備電源濾波

在TWS耳機、智能手表等空間受限場景中，0603磁珠串聯于DC/DC轉換器輸入端，配合X/Y電容組成π型濾波器。例如，某品牌TWS耳機采用PZ0603系列后，傳導噪聲幅度降低15dB，滿足CISPR 22 Class B標準，同時電池續航提升8%。

2. 高速信號線噪聲抑制

USB3.0、HDMI等高速接口中，0603磁珠可抑制信號線上的高頻串擾。以USB3.0為例，選用600Ω@100MHz的SZ系列磁珠，可降低眼圖抖動30%，確保數據傳輸可靠性。

3. 工業電機驅動保護

在變頻器驅動系統中，電機接線端加裝UPZ系列磁珠(10mH，15A)，結合RC吸收電路，可將電機絕緣壽命延長3倍。實測顯示，系統運行穩定性提升，故障率下降。

4. 音頻線路噪聲隔離

針對耳機、揚聲器線路的GSM頻段干擾(700MHz~2GHz)，順絡推出低THD+N音頻磁珠，阻抗峰值達1000Ω，有效抑制射頻噪聲，信噪比提升。

三、選型要點：從參數到場景的精準匹配

1. 阻抗與頻率匹配

開關電源：根據開關頻率選擇阻抗峰值頻段。例如，2MHz開關電源需選用50~100MHz阻抗峰值磁珠。

信號線：USB2.0接口常用60Ω@100MHz磁珠，USB3.0則需600Ω@1GHz以上型號。

2. 電流與壓降控制

電源線：額定電流需大于線路最大工作電流的1.2~1.3倍，并預留20%余量。例如，1A負載需選用1.2A以上額定電流的磁珠。

DCR優化：低DCR可減少壓降。如0.1Ω磁珠在1A電流下僅產生0.1V壓降，適用于對電壓敏感的模擬電路。

3. 封裝與布局

空間限制：0603封裝適用于高密度PCB，但需注意走線寬度，避免寄生電感。

布局原則：磁珠應盡量靠近噪聲源放置，例如在DC/DC轉換器輸入端緊鄰整流橋。

4. 環境適應性

高溫場景：選擇-55℃~+125℃耐溫型號，避免阻抗隨溫度升高而下降。

惡劣環境：防硫化設計適用于化工、礦業等含硫環境。
