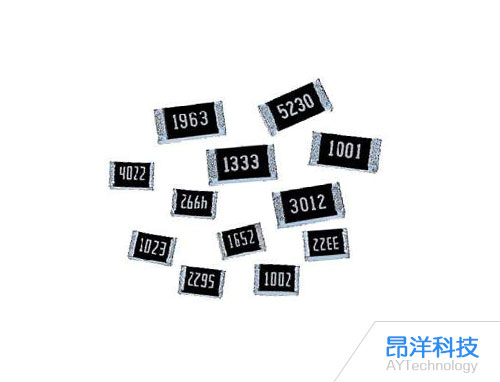

在電子電路設計中，電阻作為基礎元件承擔著電流控制、電壓分壓、信號調節等關鍵功能。其中，厚膜低阻值電阻憑借其獨特的工藝特性與性能優勢，在工業自動化、新能源汽車、通信設備等領域展現出不可替代的價值。本文將從技術原理、工藝優勢、應用場景三個維度解析其核心優勢。

一、技術特性：高功率承載與低阻值設計的雙重突破

厚膜低阻值電阻的核心優勢源于其材料與結構的創新設計。傳統金屬膜電阻受限于材料特性，難以在低阻值區間實現高功率密度，而厚膜技術通過優化電阻層結構突破了這一瓶頸。

高功率密度與低溫度系數

厚膜電阻采用氧化釕、銥等金屬氧化物與玻璃漿料混合的復合材料，通過絲網印刷工藝形成厚度達100微米的電阻層。這一結構使其功率密度可達70W/cm2，是薄膜電阻的5倍以上。例如，在電動汽車電機驅動模塊中，厚膜低阻值電阻可承受瞬時高電流沖擊，同時保持50-200 ppm/°C的溫度系數，確保電流檢測精度在-40℃至155℃寬溫范圍內穩定。

低阻值與高精度平衡

通過調整電阻漿料配方與印刷工藝，厚膜電阻可實現4.7mΩ至1000mΩ的阻值范圍，且公差控制在±1%以內。這一特性使其在DC/DC轉換器、功率放大器等場景中，既能作為電流采樣元件，又能通過分壓電路優化能效。例如，在5G基站電源模塊中，0.01Ω厚膜電阻可精確監測電流變化，配合算法實現動態功率分配。

二、工藝優勢：成本與可靠性的雙重優化

厚膜電阻的制造工藝決定了其在規模化應用中的競爭力。相較于薄膜電阻的真空沉積與光刻技術，厚膜工藝采用絲網印刷與高溫?zé)Y(jié)，顯著降低了生產成本。

規模化生產的經濟性

厚膜電阻的制造流程包含基片處理、漿料印刷、高溫?zé)Y(jié)等17道工序，單顆成本較薄膜電阻低40%-60%。以0603封裝為例，其批量采購單價可控制在0.01美元以下，適合消費電子、工業控制等對成本敏感的領域。

環境適應性與壽命優勢

厚膜電阻的玻璃態電阻層具有優異的防潮、耐腐蝕性能，在85℃/85%RH環境下電阻漂移率低于0.5%。其陶瓷基底可承受2000次溫度循環測試，機械強度遠超薄膜電阻。例如，在光伏逆變器中，厚膜電阻在沙漠、沿海等極端環境下仍能保持10年以上的使用壽命。

三、應用場景：高功率與高可靠性需求的完美匹配

厚膜低阻值電阻的獨特優勢使其在多個領域成為首選方案。

新能源汽車：電流檢測與能量管理

在電池管理系統(BMS)中，厚膜電阻用于監測電池組充放電電流。其低阻值特性可降低采樣損耗，高功率密度則能應對快充場景下的瞬時大電流。例如，特斯拉Model 3的電機控制器中，采用0.005Ω厚膜電阻實現電流閉環控制，精度誤差小于0.5%。

工業自動化：精密控制與信號調節

在伺服驅動器、變頻器等設備中，厚膜電阻用于電壓分壓、電流限制等環節。其高穩定性可確保PID控制算法的響應速度，抗浪涌能力則能抵御工業電網的瞬態干擾。例如，西門子S120驅動器中，厚膜電阻在-25℃至70℃環境下仍能保持±0.1%的阻值穩定性。

通信設備：功率分配與信號匹配

在5G基站、光模塊等高頻場景中，厚膜電阻用于功率放大器的負載匹配。其低寄生電感特性可減少信號反射，而高功率容量則能應對毫米波頻段的高發熱量。例如，華為Mate 60 Pro的射頻前端模塊中，厚膜電阻在2.4GHz頻段下插入損耗低于0.2dB。
