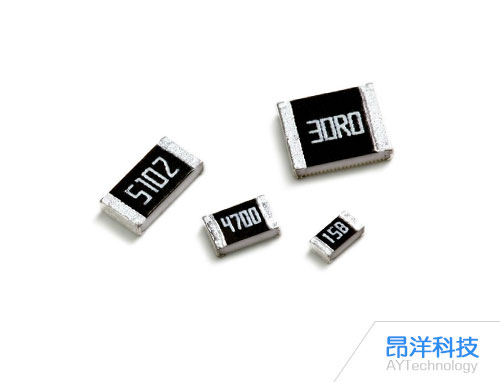

旺詮(RALEC)作為全球知名的電子元件制造商，其電阻產品以高精度、低溫漂等特性著稱。在精密電路設計中，電阻的溫度漂移特性直接影響系統穩定性。旺詮RN系列電阻通過材料選擇、工藝優化和結構設計等多維度創新，實現了極低的溫度系數(TCR)，以下從技術原理、實現路徑及典型應用展開分析。

一、低溫漂特性的技術基礎

1. 材料體系的創新

旺詮RN系列電阻采用高精度合金材料，通過調整金屬成分比例實現溫度系數的精確控制。例如，鎳鉻系合金電阻具有較高的電阻率和良好的耐腐蝕性能，而鎳鉻鐵系合金在保持較高電阻率的同時，還具備較好的抗氧化能力。這些合金材料通過摻雜稀有金屬元素(如錳、銅等)，可進一步降低電阻值隨溫度變化的敏感性。典型產品如LR2512-22R022F4(2512封裝，0.022Ω，2W，1%精度)的溫漂系數可控制在±15ppm/℃以內，滿足工業級應用需求。

2. 薄膜工藝的優化

在高密度陶瓷基板上運用真空濺鍍技術，通過控制薄膜厚度和晶粒結構，實現電阻值的均勻性和穩定性。該工藝可精確控制電阻層的厚度，從而減少因溫度變化引起的電阻值波動。例如，精密低溫漂電阻的最高精度可達0.01%，最低溫漂5ppm，這得益于薄膜技術的精確控制。

3. 結構設計創新

采用柔性端頭(Flexible head)設計，通過增加端電極的彈性，吸收電路板彎曲或振動產生的機械應力，避免電阻體因應力集中而產生裂紋。此外，特殊閃電極設計可提供高額定電壓，進一步提升產品的可靠性。

二、低溫漂特性的實現路徑

1. 溫度補償電路設計

在電路層面，旺詮RN系列電阻通過優化外圍電路設計實現低溫漂。例如，在低溫漂振蕩器電路中，采用正溫度系數校準分電路和負溫度系數校準分電路，通過電流鏡技術將正負溫度系數電流相加，最終獲得零溫度系數電流。這種設計使得輸出的時鐘頻率與溫度無關，從而提高了系統的穩定性。

2. 工藝控制與測試

在生產過程中，旺詮?fù)ㄟ^嚴格的工藝控制確保電阻的低溫漂特性。例如，在陶瓷基片上采用真空濺鍍技術生產電阻體，確保電阻值的均勻性和穩定性。同時，在出廠前對電阻進行高溫老化測試和溫度循環測試，篩選出溫漂系數不符合要求的產品，確保每一顆電阻都滿足低溫漂標準。

3. 封裝技術的優化

采用先進的封裝技術，如貼片式封裝，可減少電阻與電路板之間的熱阻，提高散熱效率。此外，封裝材料的熱膨脹系數與電阻體材料相匹配，避免因熱應力導致的電阻值變化。例如，2512封裝的低溫漂電阻在-55℃至155℃的寬溫度范圍內，電阻值變化可控制在±0.1%以內。

三、典型應用與性能驗證

1. 汽車電子領域

在汽車電子中，電阻的溫度漂移直接影響傳感器信號的準確性。旺詮RN系列電阻憑借其低溫漂特性，被廣泛應用于汽車ECU、傳感器和電源管理模塊中。例如，在電流采樣電路中，采用LR2512-22R022F4(0.022Ω，2W，1%精度)電阻，可在高溫環境下保持穩定的電阻值，確保電流采樣的準確性。

2. 工業控制領域

在工業控制設備中，電阻的低溫漂特性對于提高系統的穩定性和可靠性至關重要。旺詮RN系列電阻被廣泛應用于PLC、變頻器和伺服驅動器中。例如，在變頻器的電流檢測電路中，采用低溫漂合金電阻可減少因溫度變化導致的電流測量誤差，提高控制精度。

3. 醫療設備領域

在醫療設備中，電阻的精度和穩定性直接影響診斷結果的準確性。旺詮RN系列電阻憑借其高精度和低溫漂特性，被廣泛應用于心電圖機、超聲設備和監護儀中。例如，在心電圖機的信號調理電路中，采用低溫漂電阻可減少信號失真，提高診斷的準確性。

旺詮RN系列電阻通過材料創新、工藝優化和結構設計等多維度技術突破，實現了極低的溫度漂移特性。其低溫漂特性不僅滿足了高精度電路的設計需求，還在汽車電子、工業控制和醫療設備等領域展現了廣泛的應用前景。
