貼片壓敏電阻是一種瞬態浪涌電壓抑制器，可在板極對IC及其它電路進行保護，防止因靜電釋放(ESD)、浪涌及其它瞬態電流造成的損壞。以下是對貼片壓敏電阻選型規格和應用的詳細介紹：

一、選型規格

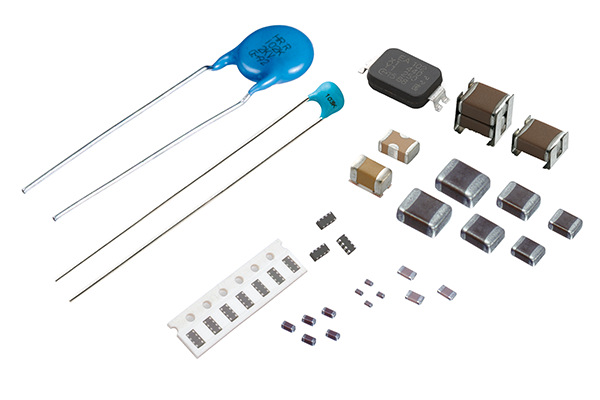

1、尺寸規格：

常見的貼片壓敏電阻尺寸有0201、0402、0603、0805、1206、1210、1812、2220等。不同尺寸對應不同的應用場景和電流承受能力。

2、電阻值與額定電壓：

電阻值范圍根據型號不同有所差異，例如0201型貼片壓敏電阻的電阻值范圍為10Ω10mΩ，額定電壓范圍為324V;而1206型貼片壓敏電阻的電阻值范圍為10Ω62mΩ，額定電壓范圍為630V。

在選擇時，需確保壓敏電阻的額定電壓高于電路的正常工作電壓，同時考慮電壓波動范圍。

3、壓敏電壓與限制電壓：

壓敏電壓是貼片壓敏電阻從開路狀態進入導通狀態的電壓值。選擇時，需確保壓敏電壓與電路中的浪涌電壓相匹配。

限制電壓是在規定的脈沖波形和相應的電流下，元件兩端產生的峰值電壓。需選擇限制電壓較低的壓敏電阻，以保護電路免受浪涌電壓的危害。

4、通流容量：

通流容量決定了壓敏電阻能承受的最大浪涌電流。在選擇時，需根據電路中的浪涌電流大小來確定通流容量。

5、其他參數：

漏電流、溫度特性、電容值等也是選型時需要考慮的參數。漏電流需盡可能低，以確保電路的穩定性;溫度特性需良好，以適應不同工作環境下的溫度變化;電容值則需根據電路的具體需求來確定。

二、應用

1、家用電器及其它電子產品：

貼片壓敏電阻廣泛應用于家用電器及其它電子產品中，如移動電話、DC電源、不間斷電源、計算機等。在這些設備中，貼片壓敏電阻起到過電壓保護、防雷、抑制浪涌電流、吸收尖峰脈沖等作用。

2、高速信號線保護：

在HDMI/DVI/USB等高速信號線上，貼片壓敏電阻可用于保護信號線免受靜電放電(ESD)等瞬態電壓的沖擊。

3、汽車電子線路保護：

在汽車電子線路中，貼片壓敏電阻可用于保護電路免受瞬態電壓的沖擊，確保汽車電子設備的穩定運行。

4、電源電路防護：

在交流電源和直流電源電路中，貼片壓敏電阻可用于吸收浪涌電壓，保護后級電路免受損害。這種防護方式簡單有效，得到了廣泛應用。

三、選型注意事項

1、確定電路工作電壓與壓敏電壓：

在選型前，需明確電路的正常工作電壓和可能遇到的浪涌電壓大小，以便選擇合適的壓敏電阻。

2、考慮電壓波動范圍：

在選擇壓敏電阻時，需考慮電路中的電壓波動范圍，以確保壓敏電阻能在各種電壓條件下正常工作。

3、關注通流容量與殘壓：

根據電路中的浪涌電流大小來確定通流容量，并關注壓敏電阻的殘壓是否符合后級電路的要求。

4、考慮其他參數與特性：

在選型時，還需考慮漏電流、溫度特性、電容值等其他參數與特性，以確保壓敏電阻能滿足電路的具體需求。

綜上所述，貼片壓敏電阻的選型規格和應用需根據電路的具體需求來確定。在選擇時，需綜合考慮尺寸規格、電阻值與額定電壓、壓敏電壓與限制電壓、通流容量以及其他參數與特性等因素。同時，還需關注電路中的電壓波動范圍、浪涌電流大小以及后級電路的要求等因素，以確保選型的準確性和可靠性。
